오토캐드코리아, 설치·라이선스·단축키 가이드



도면을 시작하려고 마음먹으면 제일 먼저 부딪히는 게 설치와 라이선스, 그리고 회사 표준에 맞춘 기본 세팅이에요. 검색창에 이것저것 쳐 보다가도 버전, 한글 폰트, 출력 CTB, DWG 호환 같은 용어가 한꺼번에 튀어나오면 처음엔 어디부터 눌러야 할지 막막해지죠. 사실 흐름만 잡으면 생각보다 간단해요. 내 용도에 맞는 에디션을 고르고, 템플릿과 플로터를 딱 한 번만 제대로 만들어 두면 이후 작업은 거의 복붙 수준으로 편해지거든요. 오늘은 설치—활성화—기본 단축키—레이어·치수 스타일—출력—협업까지, 현장에서 바로 써먹을 순서로 정리해 볼게요. 실무에서 자주 생기는 폰트 깨짐과 외부참조 꼬임, PDF 선 두께 문제까지 해결 팁을 곁들일게요. 읽다 보면 “알고 보니까 별거 아니었어요” 하고 고개가 끄덕여질 거예요.

---

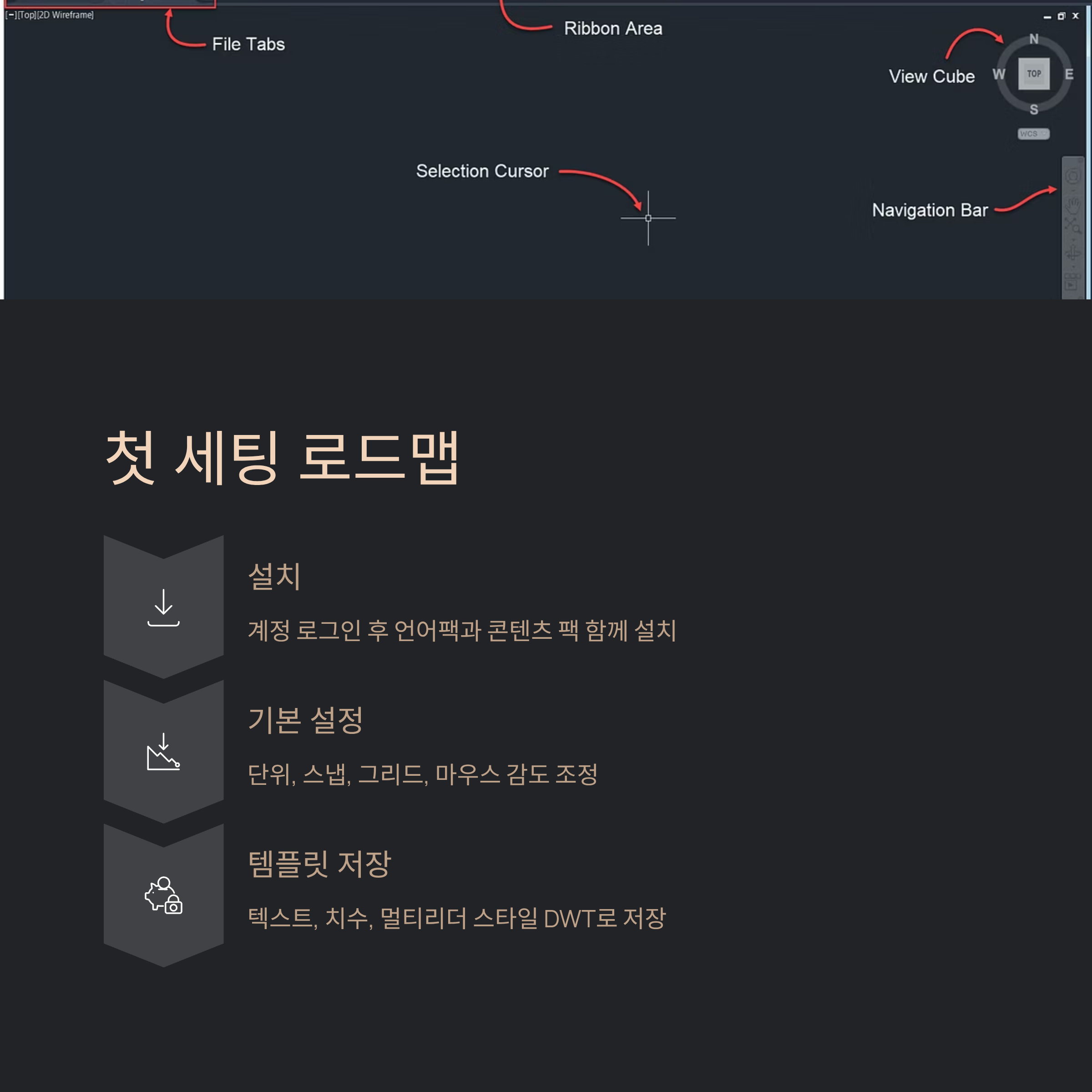

🧭 첫 세팅 로드맵: 설치부터 템플릿까지 한 번에

가장 먼저 계정으로 로그인해 제품을 내려받고, 언어팩과 콘텐츠 팩을 함께 설치해요. 작업 폴더는 드라이브 최상위에 짧은 경로로 잡아 두면 외부참조가 덜 꼬여요. 처음 실행하면 단위(건축·기계·토목)와 스냅, 그리드, 마우스 휠 감도를 바로 맞춰요. 회사 표준이 있다면 텍스트 스타일, 치수 스타일, 멀티리더를 묶어 템플릿(DWT)으로 저장해 두세요. 이렇게 시작하면 이후 프로젝트마다 같은 환경이 떠서 실수가 줄어요. 그리고 여기 첫 단락에서 단 한 번만 정확히 넣어 둘게요: 오토캐드코리아 공식 가이드를 참고하면 설치 항목 이름을 헷갈리지 않아서 초반 시간이 크게 줄어요.

레이어는 이름 규칙부터 정리해요. 분야_용도_세부 같은 3단 구조로 만들면 협업자가 봐도 바로 이해돼요. 색은 출력 두께와 연결되니, CTB 기준이면 레이어 색=선 굵기 표를 같이 만들어 붙여 두고, STB 기준이면 스타일 이름으로 관리해요. 블록은 반복 요소를 각각의 DWG로 만들어 라이브러리 폴더에 모아 두면 좋아요. 속성 블록으로 부품명·수량을 입력해 표로 뽑으면 보고서 작업이 쉬워져요.

외부참조(XREF)는 폴더 기준 경로를 쓰고, 상대 경로로 저장해 이동성을 확보해요. 타인에게 넘길 땐 ETRANSMIT 기능으로 관련 파일과 글꼴을 통째로 묶어 내보내요. 폰트는 한글 기본 글꼴을 두세 개만 쓰는 게 안전하고, SHX가 꼭 필요하면 배포 권한을 확인해요. 이렇게 초기 세팅만 다져도 팀의 시행착오가 눈에 띄게 줄어요.

---

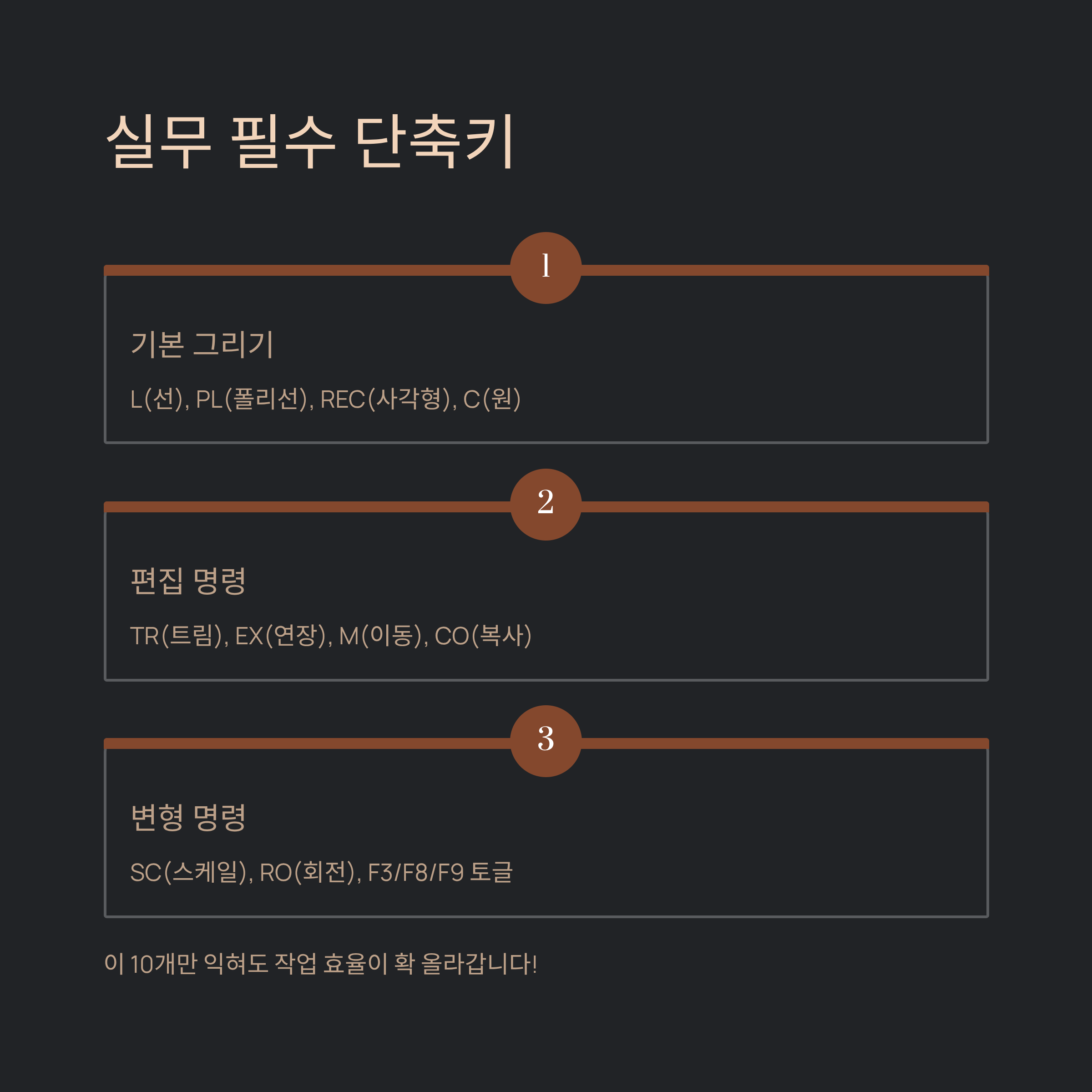

⌨️ 실무 단축키·작업 루틴: 손이 빠르면 퀄리티가 올라가요

단축키는 욕심내지 말고 10개부터 익혀요. L(선), PL(폴리선), REC(사각형), C(원), TR(트림), EX(연장), M(이동), CO(복사), SC(스케일), RO(회전)만 몸에 붙여도 효율이 확 올라가요. 오스냅은 END/MID/INT/PER를 기본으로 두고, F3/F8/F9 토글을 리듬처럼 눌러요. ‘선—치수—주석—출력’ 순서로 한 번에 흐르게 만드는 게 핵심이에요. 커맨드 라인에 최근 입력이 남으니, 오른쪽 화살표로 불러와 재사용하는 습관도 좋고요.

주석 스타일은 텍스트 높이, 치수 화살표, 틱 마크, 공차 표기를 프로젝트별로 나누어 저장해요. 주석 배율(Annotation Scale)을 쓰면 모델 공간—배치 공간 간 크기 차이 걱정이 줄어요. 레이아웃에 제목란 블록을 고정해 두고, 페이지 설정 관리자로 A3/A1 프로파일을 만들어 놓으면 출력 시간이 크게 줄어요. 뷰포트는 락 걸어 스케일이 바뀌지 않게 막아 두면 안전해요.

출력 품질이 들쭉날쭉하면 CTB/STB부터 점검해요. PDF 플로터 설정에서 벡터 출력과 투명도 플롯 옵션을 켜 보고, 선형 해상도를 1200dpi로 올리면 라인이 매끈해져요. 레이어를 색으로만 구분하지 말고, 라인 타입과 두께를 합리적으로 배치하면 눈이 편해요. 마지막 문단에 한 줄만 덧붙이면, 팀에서는 단축키 팁을 매주 1개씩 슬랙에 공유하는 것만으로도 품질과 속도가 함께 올라가요. (여기선 키워드를 쓰지 않아요)

---

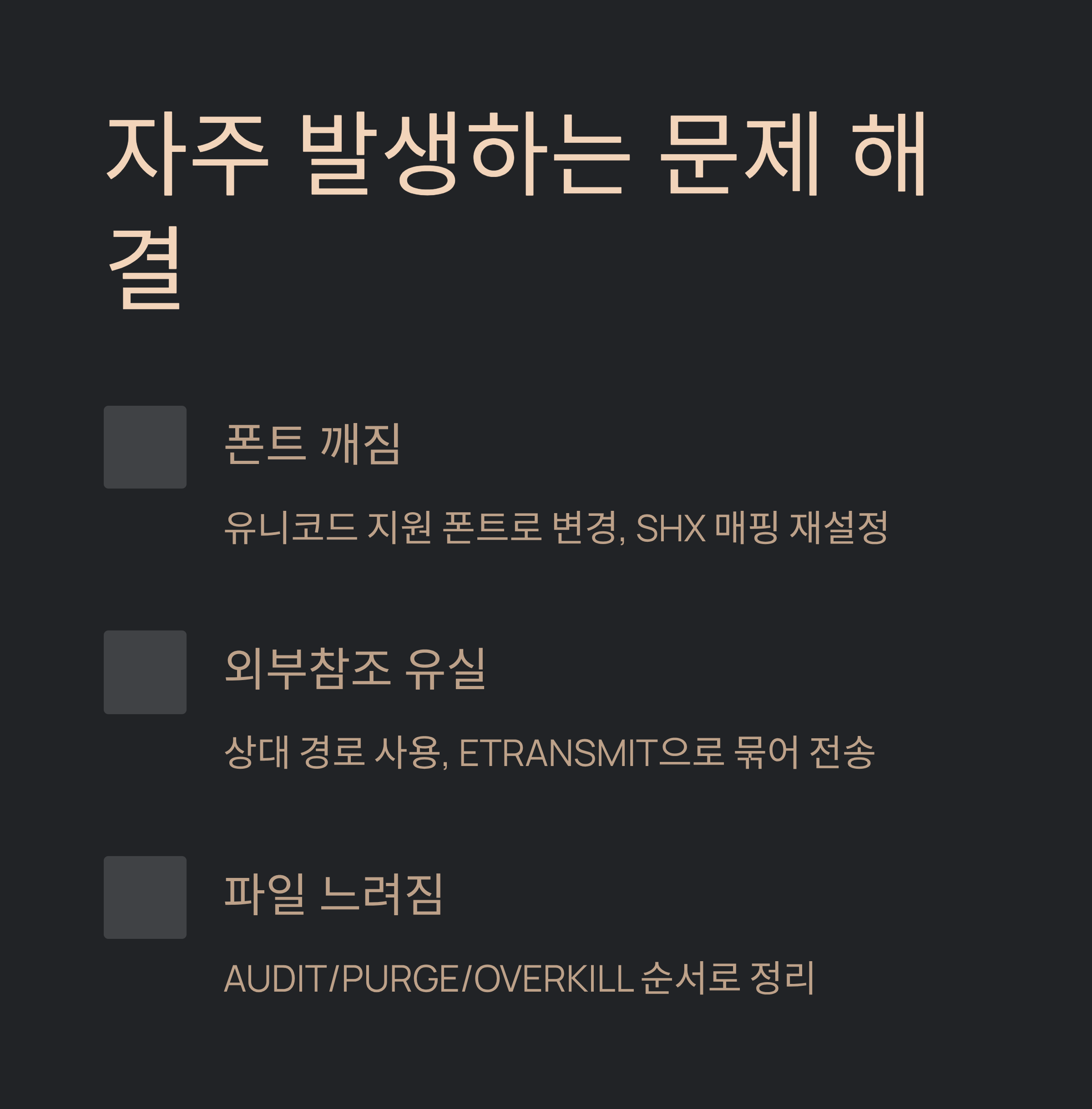

🧯 흔한 문제 해결: 폰트·외부참조·느려짐 체크

가장 흔한 이슈는 폰트 깨짐이에요. SHX 대체 경고가 뜨면 동일 글꼴을 받아 Fonts 폴더에 넣고, STYLE에서 매핑을 다시 잡아요. 한글이 물음표로 보이면 텍스트 스타일의 글꼴을 유니코드 지원 폰트로 바꿔요. PDF에서 한글이 깨지는 건 ‘문자 저장’ 옵션 때문일 때가 많아 체크를 켜면 해결될 때가 많아요. 글자 간격이 들쭉이면 MTEXT에서 줄 간격을 고정값으로 한 번 잡아 주세요.

두 번째는 외부참조 경로 유실이에요. USB로 왔다 갔다 하면 절대 경로가 끊어지기 쉬워요. 상대 경로로 바꾸고, 같은 폴더 구조를 유지하면 복구가 빨라요. XREF 바인드 대신 ETRANSMIT로 묶어 보내야 받는 사람이 편해요. DWG가 무거울 땐 AUDIT/PURGE/OVERKILL을 순서대로 돌려 쓰지 않는 객체를 정리해요. 그 다음 QSELECT나 FILTER로 불필요 레이어를 한 번에 정리하면 속도가 확 살아나요. 그리고 중간 문장에 딱 한 번만 끼워 넣자면, 고객사 자료를 받을 때는 오토캐드코리아 도움말의 권장 전송 옵션을 참고하면 충돌이 적어요.

마지막은 느려짐과 멈춤이에요. 대용량 해치가 원인인 경우가 많아 해치를 분할하거나 경계 단순화를 해요. 하드웨어 가속을 켜고, 그래픽 드라이버를 최신으로 두면 줌·패닝이 부드러워져요. 네트워크 드라이브에서 바로 작업하면 저장이 느릴 수 있으니 로컬 작업—버전 관리—동기화 순서로 운영해요. 저장 주기를 10분으로 짧게 두고, 파일명에 날짜를 넣는 습관이 마음을 편하게 해줘요.

---

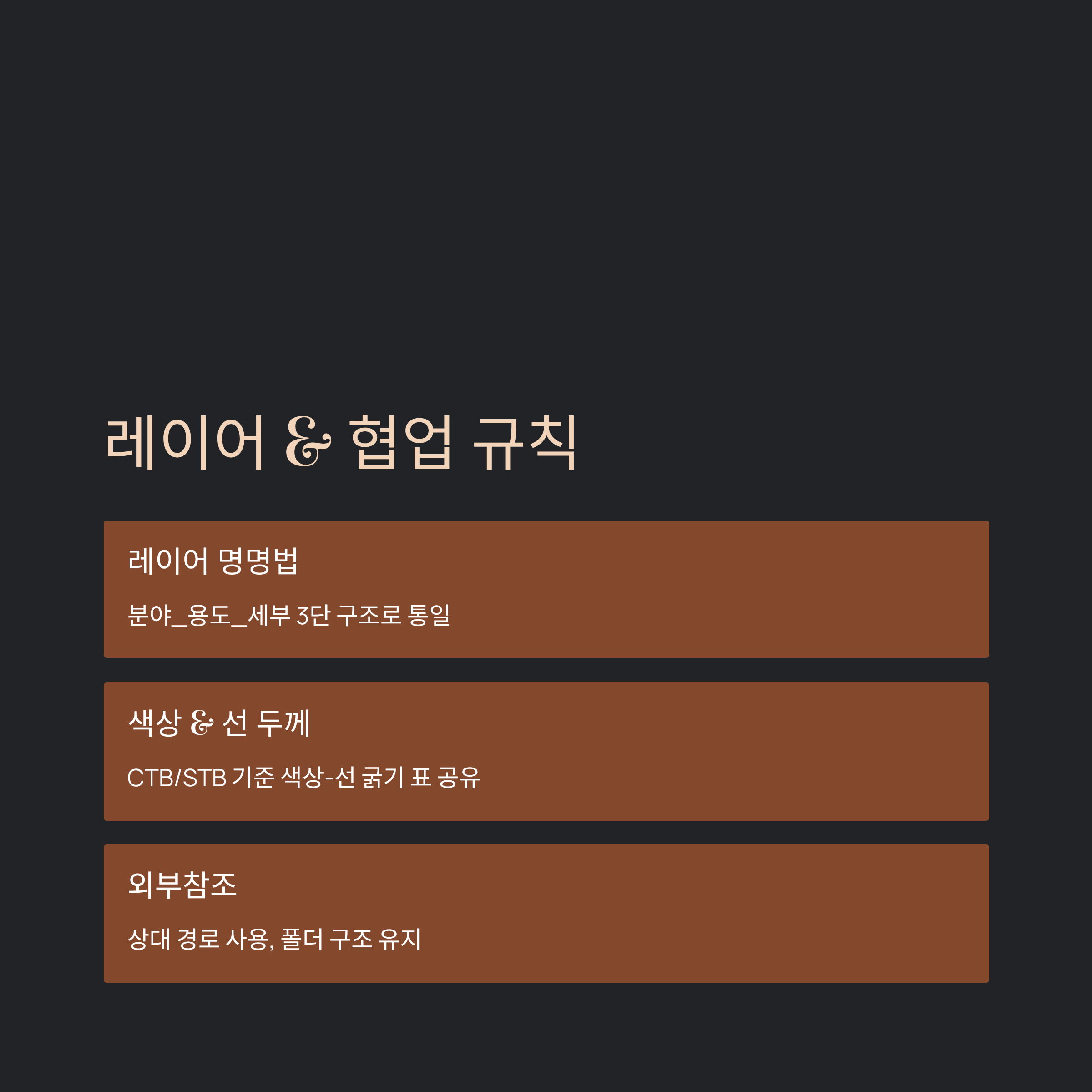

🧱 협업과 표준: 레이어·블록·배치 공간 규칙

협업의 핵심은 규칙 통일이에요. 레이어는 접두사로 분야를 나누고, 색과 선 두께 표를 공유해요. 블록은 방향·삽입점·축척 잠금을 통일하고, 속성 태그를 한글/영문 둘 다 이해되게 짧게 적어요. 외부참조는 ‘모델=설계, 배치=도면’ 구분을 지켜야 뷰포트 스케일과 주석 크기가 흔들리지 않아요. 배치 공간에 표제란, 도면 번호, 버전, 스케일, 작성자를 자동 필드로 연결해 두면 수정 누락이 줄어요.

수정 이력은 레이아웃 탭 복제로 관리해요. A3—01, A3—02처럼 번호를 늘리면 비교가 쉬워요. 도면 검토는 클라우드 뷰어를 활용하면 설치 없이 의견을 주고받을 수 있어요. 주석 기능으로 검토 코멘트를 남기고, 수정 후엔 완료 체크를 달아 추적해요. BIM·3D 협업이 섞이면 좌표계와 기준점을 먼저 합의해요. 좌표가 어긋나면 모든 뷰가 틀어져서 시간 손실이 커져요.

발주처마다 표준이 다르니, 프로젝트 시작 회의에서 표준 문서를 하나로 합쳐 두는 게 좋아요. 그 표준으로 스타일을 만든 템플릿을 배포해 모두 같은 환경에서 시작하면 오류가 급감해요. 마지막 문단이니 한 줄만 정확히 끼워 넣을게요. 실무 표준을 배포할 때는 오토캐드코리아 포맷 가이드를 참고해 도면 프레임·글꼴·플롯 두께를 맞추면 낭비가 줄어요.

---

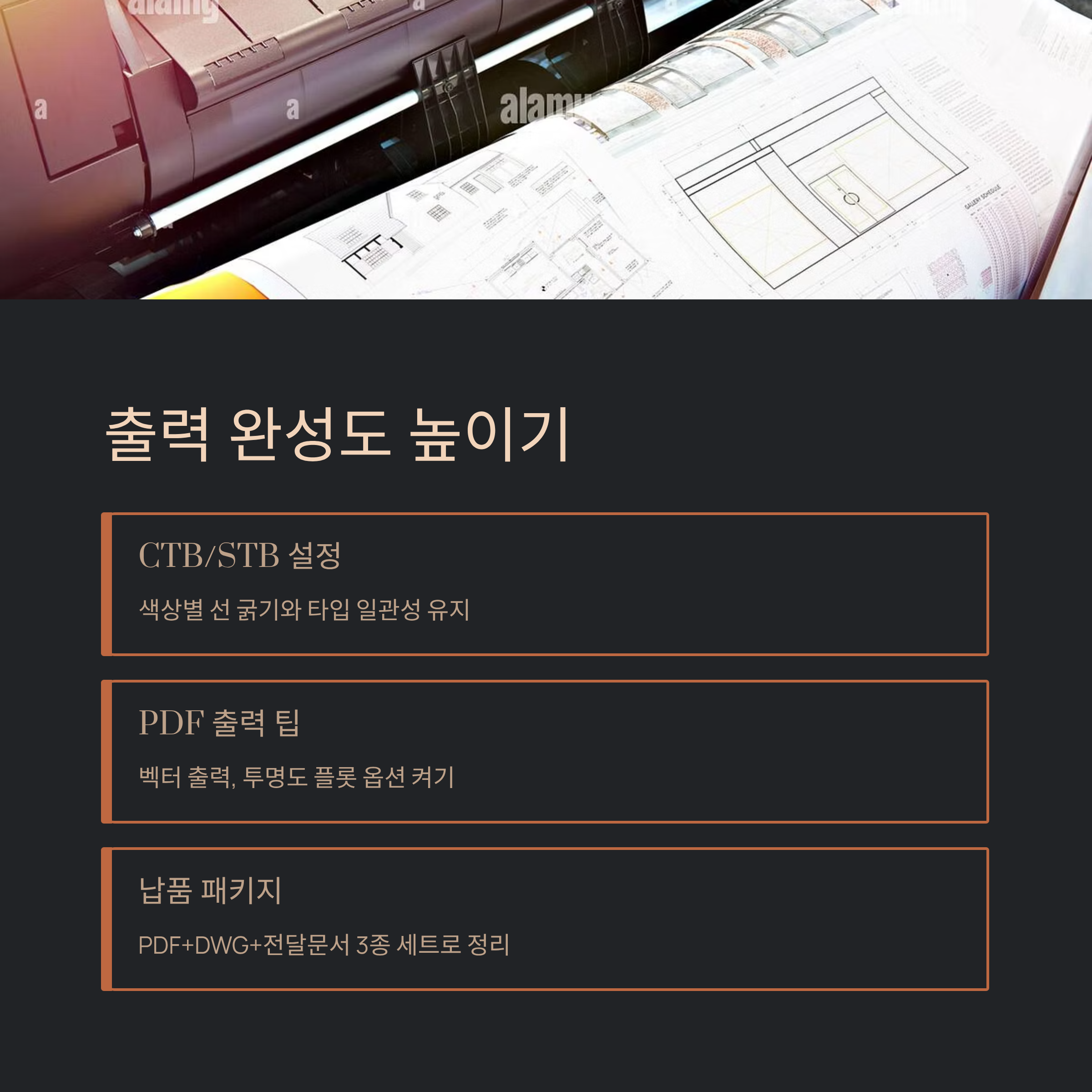

🖨 출력 완성도: CTB/STB, PDF, 플로터 관리

출력은 결과물의 얼굴이에요. CTB라면 색마다 선굵기·채움·투명도를 한 번에 정의하고, STB라면 스타일별로 굵기와 타입을 분리해 관리해요. 페이지 설정 관리자에 프린터/용지/스케일을 저장해 두면 도면마다 반복 설정할 필요가 없어요. PDF는 벡터로 내보내면 확대해도 깨끗하고, 투명도 플롯 켜짐 여부에 따라 무게감이 달라져요. 인쇄 전에 미리보기로 선이 뭉치지 않는지 꼭 확인하세요.

플로터는 드라이버와 용지 프로파일이 핵심이에요. 롤지 남은 길이를 체크하고, 커팅 여백을 충분히 줘야 잘림 사고가 줄어요. 두꺼운 선이 뭉치면 CTB에서 그 색의 스크린 값을 90% 정도로 낮춰 보세요. 흑백 제출이면 모노크롬 CTB로 강제 변환하는 것도 안전해요. 출력 실패는 대체로 레이어 잠금·XREF 누락·폰트 미포함에서 시작하니 체크리스트로 점검하면 실수가 줄어요.

납품 패키지는 PDF+DWG+전달 문서 3종으로 정리해요. PDF는 서명·날짜·도면목록을 붙이고, DWG는 ETRANSMIT로 의존 파일을 묶어 버전 정보를 명시해요. 전달 문서에는 수정 포인트와 연락처를 적어 두면 커뮤니케이션이 매끄러워요. 그리고 이 두 번째 단락 위치에서만 한 번, 출력 표준을 업데이트할 때 오토캐드코리아의 튜토리얼 영상을 팀 교육에 넣으면 이해가 빨라요.

---

⚙️ 성능·확장: 하드웨어, LISP, 플러그인 활용

오토캐드코리아 환경을 부드럽게 돌리려면 저장장치와 메모리부터 챙겨요. SSD는 프로젝트·캐시를 분리해 쓰면 열리고 저장되는 속도가 빨라요. 메모리는 16GB 이상이 편하고, 뷰가 많으면 32GB로 가면 여유가 생겨요. 그래픽은 최신 드라이버를 유지하고 하드웨어 가속을 켜요. 백업은 자동 저장 간격을 10분 이하로, 자동 백업 파일(.bak)을 클라우드 동기화해 두면 사고 때 복구가 쉬워요.

LISP와 매크로는 반복 작업을 줄이는 비밀 병기예요. 도면번호 자동 갱신, 레이어 일괄 잠금/해제, 타이틀 블록 교체 같은 루틴을 스크립트로 묶어 두세요. 파라메트릭·동적 블록을 쓰면 같은 부품을 다양한 치수로 빠르게 배치할 수 있어요. 플러그인은 PDF 병합, BOM 생성, DWG 비교처럼 자주 쓰는 기능 위주로만 가볍게 넣는 게 좋아요. 많다고 좋은 게 아니에요.

마지막은 운영 습관이에요. 버전 충돌을 막으려면 한 프로젝트에서 동일 버전으로 통일하고, 업데이트는 파일 납품이 없는 날에만 해요. 단축키·템플릿·CTB를 클라우드 폴더로 동기화해 새 PC에서도 10분 안에 환경을 재현하면 팀 온보딩 속도가 확 올라가요. 장비—소프트웨어—문서가 리듬을 맞추면 도면 품질이 자연스럽게 올라가요.

---

도면은 결국 반복과 정리의 예술 같아요. 처음엔 메뉴와 옵션이 복잡해 보이지만, 내 작업 흐름에 맞는 템플릿과 체크리스트를 만들어 두면 하루가 놀랍도록 가벼워져요. 오늘 안내한 순서를 한 번만 제대로 세팅해 두면, 다음 프로젝트에선 시작부터 손이 빨라지고 실수가 줄어요. 필요할 때만 깊게 파고, 평소엔 루틴으로 가볍게 돌리는 게 장수 비결이더라고요. 당신의 작업이 더 또렷하고 편안해지길 응원할게요.

---

💬 자주 듣는 질문을 모아봤어요

Q1. LT와 풀버전 중 무엇을 고를까요?
A1. 2D 위주·LISP 필요 없음이면 LT, 3D·LISP·고급 협업이면 풀버전이 어울려요.

Q2. PDF 선이 두껍게 나와요. 어떻게 할까요?
A2. CTB/STB와 플로터 해상도를 확인하고, 벡터 출력·투명도 플롯을 켜 보세요.

Q3. 외부참조가 자꾸 끊겨요.
A3. 상대 경로로 바꾸고, 폴더 구조를 그대로 유지하세요. 전달 땐 ETRANSMIT가 안전해요.

Q4. 폰트가 없다고 경고가 떠요.
A4. 같은 폰트를 Fonts 폴더에 추가하고 STYLE에서 매핑을 다시 잡아 주세요.

Q5. 배치 공간 스케일이 자꾸 바뀌어요.
A5. 뷰포트 락을 켜고 주석 배율을 맞추면 스케일이 안정돼요.

---
